Ein Fehler, den wir bei Projekten in Bayreuth immer wieder beobachten: Es werden Bohrprofile aus dem Stadtzentrum auf die Hanglagen am Roten Main übertragen, ohne die plötzlichen Wechsel im Untergrund zu berücksichtigen. Die quartären Talfüllungen mit ihren sandigen Kiesen und die darüber lagernden Auelehme verhalten sich dynamisch völlig anders als die anstehenden Keuper-Tonsteine der höher gelegenen Stadtteile. Wer hier pauschaliert, kalkuliert das Baugrundrisiko falsch. Der Standard Penetration Test liefert Ihnen für jede dieser spezifischen Bayreuther Schichten eine belastbare Kennziffer – die Schlagzahl N30. Gerade bei der Korngrößenanalyse zeigt sich dann oft, warum ein Boden im einen Bohrloch dicht und im anderen locker gelagert ist, obwohl er augenscheinlich ähnlich wirkt.
In Bayreuths Keuper-Tonsteinen können SPT-Schlagzahlen von einem Meter auf den nächsten um 30 % schwanken. Diese Diskontinuitäten erkennt nur, wer vor Ort protokolliert.
Unser Ansatz

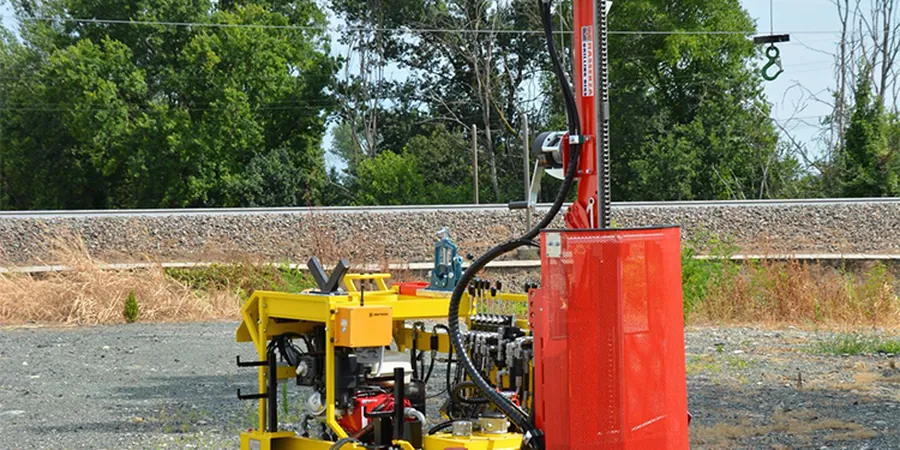

Die aktuelle DIN EN ISO 22476-3:2012-07 fordert für den SPT in Bayreuth mehr als nur das Zählen von Schlägen. Entscheidend ist das richtige Gestänge: Bei Tiefen über 12 Metern, wie sie im Bereich der Tiefgaragenprojekte nahe der Universität vorkommen, muss die Energieabgabe an der Schlagsonde kontrolliert werden, da die Reibungsverluste im Gestänge sonst die N-Werte verfälschen. Wir setzen hier konsequent auf ein automatisches Fallgewicht mit 63,5 kg und 76 cm Fallhöhe. Der Test wird im Bohrloch mit einem Außendurchmesser von 70 bis 150 mm ausgeführt – das ist in den oft zähen, verwitterten Tonsteinen Bayreuths kein einfaches Unterfangen. Die so gewonnenen Werte dienen direkt als Eingangsparameter für Ihre Setzungsberechnungen und die Abschätzung der Tragfähigkeit von Pfahlgründungen.
Fragen und Antworten
Was kostet eine SPT-Bohrung in Bayreuth ungefähr?
Für eine normgerechte SPT-Bohrung in Bayreuth mit automatischem Fallgewicht und Protokollierung der Schlagzahlen inklusive Anfahrt und Gerätestellung müssen Sie mit Kosten zwischen €480 und €640 pro Ansatzpunkt rechnen. Der genaue Preis hängt von der Bohrtiefe, der Zugänglichkeit des Geländes und der Anzahl der Sondierungen ab, die an einem Tag ausgeführt werden können.
Wie viele SPT-Punkte brauche ich für ein Einfamilienhaus in Bayreuth?
Für ein Einfamilienhaus auf einem typischen Grundstück in Bayreuth sind gemäß DIN 4020 mindestens drei direkte Aufschlüsse erforderlich. Davon sollte mindestens einer als SPT-Bohrung ausgeführt werden, um die Lagerungsdichte der anstehenden Böden bis in eine Tiefe von mindestens 6 Metern zu bestimmen. Bei Hanggrundstücken oder in der Nähe des Roten Mains empfehlen wir, alle Aufschlüsse als SPT auszuführen, um die Variabilität des Baugrunds sicher zu erfassen.
Können Sie die SPT-Ergebnisse direkt für die Gründungsbemessung aufbereiten?
Ja, das ist unser Standard. Die N30-Werte rechnen wir nach den anerkannten Korrelationen in abgeleitete Bodenparameter um – effektiven Reibungswinkel, Steifemodul und undränierte Scherfestigkeit. Diese Kennwerte stellen wir Ihnen in tabellarischer Form zusammen mit den Bohrprofilen zur Verfügung, sodass Ihr Tragwerksplaner sie direkt in die Bemessung der Fundamente oder der Bodenplatte übernehmen kann.
Welche Normen wenden Sie bei der SPT-Durchführung an?
Wir arbeiten streng nach DIN EN ISO 22476-3:2012-07, die alle Details von der Gestängeausführung über die Schlagzählung bis zur Protokollierung regelt. Die Einbindung der Ergebnisse in die geotechnische Erkundung erfolgt nach DIN 4020 und Eurocode 7 (DIN EN 1997-2). Unser Labor ist nach RAP Stra akkreditiert, was Ihnen eine hohe Qualitätssicherung garantiert.
