MEHR ERFAHREN →Die Kategorie Labor umfasst sämtliche geotechnischen und bodenmechanischen Laboruntersuchungen, die für die Beurteilung des Baugrunds in Bayreuth und Umgebung erforderlich sind. Von der einfachen Bestimmung des Wassergehalts bis hin zu komplexen Scherversuchen liefern diese Analysen die notwendigen Kennwerte für eine sichere und wirtschaftliche Gründungsbemessung. In einer Stadt, die sowohl auf den Sandstein- und Tonsteinformationen des Keupers als auch auf quartären Talfüllungen errichtet wurde, ist die Variabilität des Untergrunds enorm. Ohne eine qualifizierte Laboruntersuchung lassen sich weder die Tragfähigkeit noch das Setzungsverhalten zuverlässig prognostizieren, was insbesondere im innerstädtischen Bereich und den Hanglagen der Fränkischen Schweiz ein unkalkulierbares Risiko darstellt.
Die lokale Geologie Bayreuths ist geprägt vom geologischen Übergang zwischen dem Obermainischen Bruchschollenland und dem Vorland des Fichtelgebirges. Im Stadtgebiet dominieren die Ton- und Schluffsteine des Gipskeupers, die oft von Verwitterungslehmen überlagert werden. Entlang des Roten Mains finden sich mächtige Auenlehme und sandige Kiesablagerungen, die ein sehr heterogenes Tragverhalten zeigen. Diese Bedingungen erfordern eine präzise Klassifikation der Böden, wie sie etwa die Korngrößenanalyse (Sieb und Hydrometer) ermöglicht. Nur durch die Kombination aus Siebung und Schlämmverfahren lassen sich die feinkörnigen, bindigen Anteile korrekt quantifizieren, die für das Schrumpf- und Quellverhalten der lokalen Keupertone entscheidend sind.

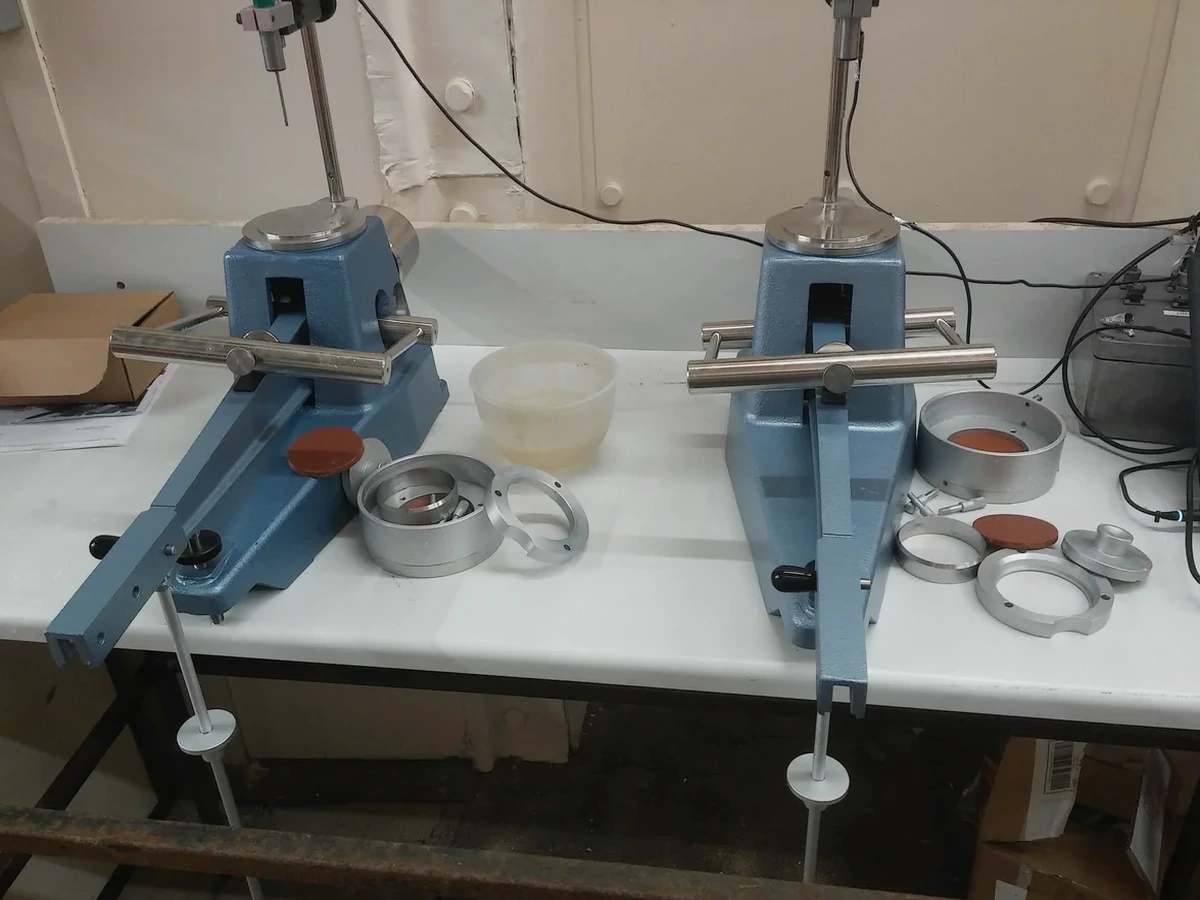

Die Durchführung und der Umfang der Laborversuche werden in Deutschland durch die Normenreihen DIN 4020 und DIN EN 1997-2 (Eurocode 7) in Verbindung mit dem nationalen Anhang DIN EN 1997-2/NA verbindlich geregelt. Ergänzend definiert die DIN 18196 die Bodengruppen, während die DIN 18121 bis 18137 die einzelnen Versuchsdurchführungen standardisieren. Für Bauvorhaben in Bayreuth ist zudem die Einhaltung der Technischen Baubestimmungen der Bayerischen Bauordnung (BayBO) obligatorisch. Die geotechnische Kategorie nach DIN 4020 legt fest, ob lediglich Indexversuche oder auch aufwändigere Triaxial- und Kompressionsversuche erforderlich werden. Eine zentrale Rolle bei der Bewertung bindiger Böden spielen die Atterberg-Grenzen, da sie die Plastizität und damit das Arbeitsvermögen und die Wasserempfindlichkeit der Auenlehme und Verwitterungstone direkt beschreiben.
Laboruntersuchungen sind für nahezu jedes Bauprojekt in Bayreuth obligatorisch, beginnend bei der klassischen Wohnbebauung in den Hanggebieten über die Errichtung von Gewerbebauten im Industriegebiet St. Georgen bis hin zu Infrastrukturprojekten wie dem Ausbau der B22. Besonders kritisch sind die Untersuchungen bei der Sanierung historischer Bausubstanz, etwa im Bereich der Eremitage oder des Markgräflichen Opernhauses, wo Eingriffe in den empfindlichen Untergrund minimiert werden müssen. Auch der Hochwasserschutz entlang des Roten Mains erfordert detaillierte bodenmechanische Analysen zur Standsicherheit der Dämme. Die sorgfältige Probenahme und sofortige labortechnische Analyse stellen sicher, dass die spezifischen Eigenschaften der Bayreuther Böden in der Planung berücksichtigt werden und Überraschungen auf der Baustelle ausbleiben.
Für ein Einfamilienhaus in Bayreuth verlangt die Norm DIN 4020 mindestens die Bestimmung der Bodengruppe nach DIN 18196, den Wassergehalt und die Konsistenzgrenzen. Aufgrund der oft bindigen Keuperverwitterungsböden sind die Atterberg-Grenzen zur Einschätzung der Plastizität und die Korngrößenanalyse zur genauen Klassifikation unverzichtbar, um Setzungen und Hebungen sicher zu prognostizieren.
Laboruntersuchungen ermöglichen unter kontrollierten Bedingungen die Bestimmung von Bodenkennwerten, die im Feld nicht direkt messbar sind. In Bayreuth mit seinen heterogenen Auenlehmen und Tonsteinen ist die genaue Ermittlung von Scherparametern und Steifemoduln nur im Labor möglich. Feldversuche wie Sondierungen liefern zwar eine flächige Übersicht, ersetzen aber nicht die stoffliche Analyse des Bodens.
Die Dauer richtet sich nach dem Versuchsumfang. Standard-Indexversuche wie die Korngrößenanalyse oder die Bestimmung der Atterberg-Grenzen sind meist innerhalb von zwei bis drei Werktagen abgeschlossen. Aufwändigere Versuche wie der Kompressionsversuch oder der Rahmenscherversuch benötigen aufgrund der notwendigen Konsolidierungsphasen je nach Probenbeschaffenheit eine bis drei Wochen.
Die DIN EN 1997-2 definiert die Anforderungen an die Durchführung und Auswertung von Laborversuchen im Rahmen der geotechnischen Erkundung. Für Bayreuth legt sie in Verbindung mit dem Nationalen Anhang fest, welche Versuchsarten bei welcher geotechnischen Kategorie notwendig sind. Sie stellt sicher, dass die ermittelten Kennwerte statistisch abgesichert und für den Standsicherheitsnachweis verwendbar sind.
